Basınç göstergeleri (manometreler), kapalı bir hattaki akışkan basıncını kadran üzerinde gösteren mekanik ölçüm cihazlarıdır; tesisatın istenen çalışma basıncında kalıp kalmadığını izlemenin en yaygın yoludur. Genel maksatlı, gliserinli (sıvı dolgulu), hassas ölçüm, elektrik kontaklı ve kapsül diyaframlı tipleriyle hafif ve ağır hizmet koşullarına uygun çözümler sunulur. Yıldız Teknik Tesisat Malzemeleri stoklarında Pakkens marka manometreler, Ø40 mm’den Ø160 mm’ye kadar gövde çaplarında ve 0-0,6 bar ile 0-600 bar arasındaki ölçüm aralıklarında yer alır.

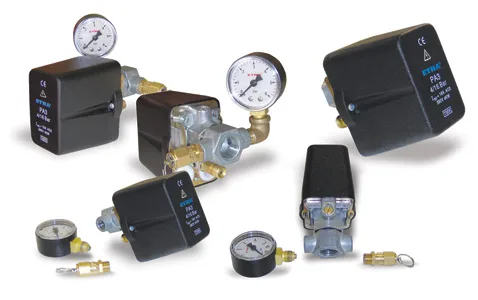

Basınç kontrol tarafında basınç şalterleri (presostat), elektrik kontaklı manometreler ve basınç transmitterleri kullanılır. Basınç şalterleri hidrofor ve pompaların durup kalkmasına otomatik komut verir; çalışma aralığına göre 1-8 bar, 4-11 bar gibi farklı seçenekleri bulunur ve üç yollu montaj adaptörü sayesinde emniyet ventili ile manometrenin aynı noktadan bağlanmasına imkân tanır. Elektrik kontaklı manometreler kadrandaki basıncı gösterirken ayarlanan değerde açma/kapama sinyali üretir; 4-20 mA çıkışlı basınç transmitterleri ise ölçülen değeri kumanda panosuna ve otomasyon sistemine taşır.
Aşındırıcı ortamlarda paslanmaz (AISI 316L) gövdeli tipler, darbeli basınç ve titreşimin bulunduğu hatlarda ise sıvı dolgulu (gliserinli) tipler tercih edilir. Aynı gövde çapındaki bir manometrenin ölçüm aralığı, hassasiyet sınıfı ve bağlantı ölçüsü tesisatın çalışma basıncına göre seçilmelidir; tüm Pakkens manometre çeşitlerini manometreler sayfamızda inceleyebilirsiniz.
Teknik Özellikler
- Ölçüm prensibi: yaylı (bourdon) tüplü mekanik ölçüm; kapsül diyaframlı tiplerde mbar seviyesinde düşük basınç ölçümü
- Gövde çapları: Ø40, Ø50, Ø63, Ø100 ve Ø160 mm
- Ölçüm aralığı: 0-0,6 bar … 0-600 bar (kapsül diyaframlı tiplerde 0-16 mbar … 0-1000 mbar)
- Ölçü birimi: bar / psi (isteğe bağlı mWs, kg/cm², atm)
- Hassasiyet sınıfı: KL 2.5 (standart) – KL 1.6 (büyük çaplar ve isteğe bağlı seçenek)
- Uygunluk: EN 837-1 (basınç ölçerler), EN 837-3 (kapsül diyaframlı düşük basınç ölçerleri)
- Bağlantı: G 1/8″ B (Ø40), G 1/4″ B (Ø50 – Ø63), G 1/2″ B (Ø100 – Ø160)
- Montaj tipi: alttan veya arkadan bağlantılı; paslanmaz ve önden flanşlı seçenekler
- Malzeme: gövde siyah boyalı sac veya plastik, mekanizma pirinç, basınç organı bakır alaşımı (aşındırıcı ortamlar için paslanmaz AISI 316L)
- Akışkan sıcaklığı: azami +60 °C (sert lehim seçeneğinde +120 °C’ye kadar), ortam sıcaklığı -25 °C … +60 °C
- Depolama sıcaklığı: -40 °C … +70 °C
- Azami çalışma basıncı: tam skala değerinin %75’ini geçmemelidir
- Optimum ölçüm aralığı: 0,1 x PN ile 0,75 x PN arası; aşırı basınç sınırı PN x 1,25 (≤40 bar) / PN x 1,15 (>40 bar)
- Koruma sınıfı: IP41 (sıvı dolgulu tiplerde IP65), sıvı dolgu gliserin veya silikon yağı
- Kontrol çıkışı: elektrik kontaklı manometre ile açma/kapama sinyali, basınç transmitteri ile 4-20 mA analog çıkış
Gösterge ve Kontrol Elemanları Seçim Tablosu
| Eleman | Tipik ölçüm aralığı | Uygunluk | Öne çıkan kullanım yeri |
|---|---|---|---|
| Genel maksatlı manometre | 0-0,6 … 0-600 bar | EN 837-1 | Hava, su ve hidrolik hatları |
| Gliserinli (sıvı dolgulu) manometre | 0-0,6 … 0-600 bar | EN 837-1 | Titreşimli ve darbeli hatlar, pompa çıkışı |
| Elektrik kontaklı manometre | 0-0,6 … 0-600 bar | EN 837-1 | Basınç alarmı ve kumanda devreleri |
| Kapsül diyaframlı manometre | 0-16 … 0-1000 mbar | EN 837-3 | Düşük basınçlı gaz ve hava hatları |
| Hassas ölçüm manometresi | Düşük basınçlarda hassas okuma | EN 837-1 | Test, ölçüm ve kalibrasyon noktaları |
| Basınç şalteri (presostat) | 1-8 bar / 4-11 bar | Uygulama verisi | Hidrofor ve kompresör kumandası |
| Basınç transmitteri | 4-20 mA analog çıkış | Uygulama verisi | Otomasyon ve uzaktan izleme |
Kadran çapı, ölçüm aralığı ve hassasiyet sınıfı seçimi hattın çalışma basıncı ile akışkan sıcaklığına göre yapılır; ölçüm aralığının çalışma basıncını kadranın ortasına yakın gösterecek şekilde seçilmesi okuma hatasını azaltır.
Kullanım Alanları
- Hidrofor ve su basınçlandırma gruplarında basınç göstergesi ve şalter
- Kalorifer, ısıtma-soğutma, klima ve güneş enerjisi tesisatları
- Kompresör ve basınçlı hava hatları
- Hidrolik sistemler, makine imalatı ve otomasyon panoları
- Su arıtma, dozaj ve filtreleme sistemleri
- Buhar, doğalgaz ve yakıt hatlarında basınç izleme
- Enerji dağıtım, medikal cihaz ve laboratuvar uygulamaları
Projenize uygun kadran çapı, ölçüm aralığı ve bağlantı tipi için iletişim sayfamızdan teknik ekibimizden destek alabilir, basınç göstergesi ve kontrol elemanlarının tam listesini ürünlerimiz bölümünde inceleyebilirsiniz.
