Seviye Gösterge ve Şalterleri

                 ÖZELLİKLER :

Sıvı seviyesindeki değişimler şamandırayı aşağı-yukarı hareket ettirir. Böylece kutunun içinde bulununan iki adet mikro anahtar, şamandıranın durumuna göre ayrı ayrı uyarılır. Normalde açık veya kapalı bağlantısı yapılabilen mikro anahtarlar, bu hareketleri pompa, selenoid vana, alarm düzeni ve sinyal lambası gibi aygıtlara ileterek sistemin verimli ve emniyetli çalışmasını temin ederler.

• Mekanik çalışma özelliği.
• Geniş ayar imkanı.
• Uzun ömür.
• Değişik kullanım alanları.

           UYGULAMALAR :

• Tüm basınçlı ve basınçsız kaplar.
• Tatlı su tankları.
• Pis su tankları.
• Yakıt tankları.
• Buhar jeneratörleri.
• Hidraforlar.
• Su arıtma sistemleri.
• Küçük buhar kazanları.
• Sıcak su kazanları.

                    ÖZELLİKLER :

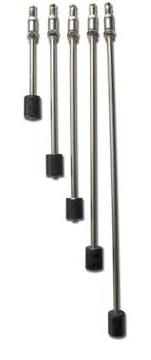

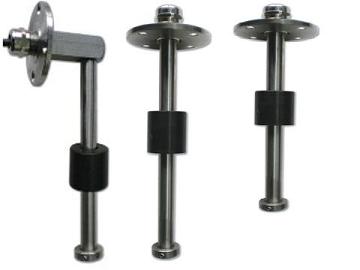

Sıvı seviyesinin hareketleri şamandıra ile mekanik harekete dönüştürülerek, çift kutuplu iki mıknatısa iletilerek mikro anahtar aracılığı ile açık/kapalı elektrik kontağı sağlar. Bu kontaklar vasıtasıyla pompa, selenoid vana, alarm düzenleri vb. cihazlara komut verilerek sistemin kesintisiz, verimli ve emniyetli çalışması sağlanır.

• Manyetik çalışma özelliği.
• Geniş ayar imkanı.
• Salmastrasız konstrüksiyon.
• Uzun ömür.
• Komple paslanmaz çelik aksam.

          UYGULAMALAR :

• Tüm basınçlı ve basınçsız kaplar.
• Tatlı su tankları.
• Pis su tankları.
• Yakıt tankları.
• Buhar jeneratörleri.
• Hidroforlar.
• Su arıtma sistemleri.
• Küçük buhar kazanları.
• Sıcak su kazanları.
• Asit tankları.

                    Çalışma Şartları :

• Çalışma sıcaklığı : -20/+150
• Çalışma Basıncı : 6 Bar
• Bağlantı Tipi : 1″ Dişli

                    Çalışma Şartları :

• Çalışma sıcaklığı : -20/+150
• Çalışma Basıncı : 6 – 16 Bar
• Bağlantı Tipi : Kare Flanşlı

                Montaj :

    C 4 şalterler direkt kazana monte edilebildiği gibi kolay sökülüp takılabilmesi açısından kuyruklu flanş ile de monte edilebilir.

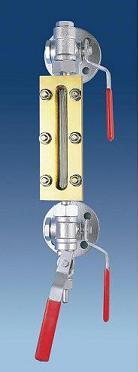

Seviye Kontrol Cihazı : Reflex camlı seviye göstergelerinin çalışma prensibi kırılma ve ışık kurallarında optik yansımaya dayalıdır. Bütün RC 11 Seviye Göstergeleri düz yüzeyli camlar ve 90°lik prizmatik oluklar ile donatılmıştır. Çalışma şartları ;

• Max. Basınç (bar) : 25  , Maksimum Çalışma Basıncı (bar) : 16
• Maksimum Sıcaklık (°C) : 300  ,  Maksimum Çalışma Sıcaklığı (°C) : 250
• Bağlantı Şekli : DN 20 / PN 16

Uygulamalar; Tüm buhar kazanları, Doldurma boşaltma kapları, Yakıt kapları, Kimya sanayi, Petrol ve petrol ürünleri için kullanılan tanklar, Açık veya kapalı tüm kaplar.

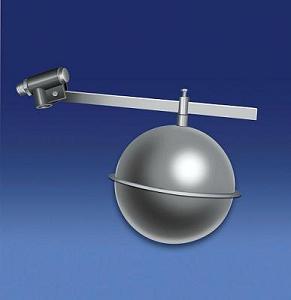

Şamandıralı Vana : KTS 50 her türlü sıvı tankında seviye kontrolü için kullanılır. Agresif sıvılar için talep halinde şamadıra teflon ile kaplanabilir. Çalışma şartları ;

• Mak. Çalışma Sıcaklığı (°C)  : 90°C
• Maksimum Çalışma Basıncı (bar) : Standart 6 Bar, Büyük boy 8 Bar.

Uygulamalar; Su ve nötr sıvılarda.  Montaj; Dikey veya yatay olarak montaj yapılabilir.

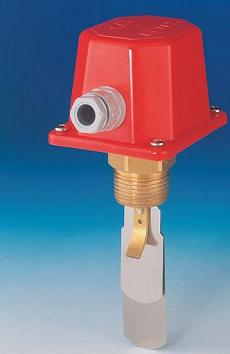

Seviye Kontrol Şalteri : AK 100 Akış Kontrol Şalterleri; ısıtma, havalandırma, soğutma ve diğer tesisatlarda güvenlik donanımı olarak veya bir akımın varlığını haberdar etmek için kullanılmaktadır. Yapısal özellikleri; Bu tipten iki konumlu elektromekanik regülatörler hassas elementlerden yapılmış olup, sinematizm grubundan elektrik kumanda donanımlıdır.

Montaj; sıvının yönü okla gösterilen yöne uygun olmalıdır. Asıl gösteren element 3 paletten oluşmaktadır. Bu üç paletin uzunlukları çeşitlidir ve birbirlerina bağlıdır. Boruların çağlarına göre aşağıda açılandığı şekilde takılmalıdır:

• 1″ borular için en büyük 2 paleti çıkarın.
• 2″ borular için en büyük paleti çıkarın.
• 3″ borular için 3 paleti de kullanın. 3″, 4″ ve 5″lik borularda ek olarak verilen paleti kullanın ve 92, 117 ve 143 mm.ye kısaltın.
• 8″ borular için ek paletlerin tümü kullanılmalıdır.

Çalıştırma; Montajı ve elektrik bağlantılarını kontrol edin. Cihaz fabrikada minimum diferansiyele göre ayarlanmıştır. Değerleri değiştirmek istiyorsanız, kapağın içindeki mikro switch’in yanındaki vida ile oynayınız.
