Güneş Enerjisiyle Isıtma Sistemleri ve Otomatik Kontrolleri

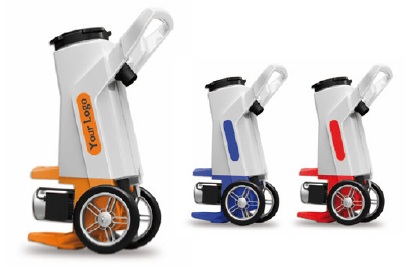

RESOL SBS 2000 Kalorifer – Klima – Güneş Enerjisi Tesisatları için

DOLDURMA & BOŞALTMA & İLAÇLAMA POMPASI

      Isıtma- Klima- Günes Tesisatlarında , su ile doldurma, bosaltma ve ilaçla temizlemede kullanılır.
    Tesisatlarınızı kısa zamanda emniyetle ve tam temizlik yapmıs olarak yeniler .
    Büyük tekerlekleri ve ergonomik tasarımı ile Cihaz dolu olsa bile , kolayca tasınabilir.
    30 Litre PE.Seffaf Tankı , içindeki sıvının her an gözle kontrolunu temin eder.

• Kaliteli malzeme ile imal edilmis olup , darbelere karsı dayanıklıdır.
• Pompası güçlüdür
• Cihazın temizlenmesi ve bakımı gayet kolaydır
• 2011 –Frankfurt Isıtma & Havalandır & Klima Fuarında “Konstruksiyon Özel

Alman RESOL

GÜNEŞLE ISITMA OTOMATİK KONTROL CİHAZ ve ARMATÜRLERİ

FİYAT LİSTESİ

 RESİM

 MALZEME

6xRESOL DeltaSol A full kit 11521133 Fark Sıcaklık  Kontrol Cihazı :

Güneş,Isıtma ve Klima Sistemleri için Ayarlanabilir fark sıcaklık değeri
2…16 K,
Güç :230 V.
DeltaSol A- bağlantı aksesuarları
Hissedicileri
1 x FKP6, 1,5m
1 x FRP6, 2,5m
İle paket olarak

10 RESOL DeltaSol AX 11521183 full kit Fark Sıcaklık  Kontrol Cihazı :

Güneş,Isıtma ve Klima Sistemleri için
Antifriz fonksiyonu ve sıcaklık maks.-min. ayarlama

DeltaSol A- bağlantı aksesuarları
Hissedicileri
1 x FKP6, 1,5m
1 x FRP6, 2,5m

5xRESOL DeltaSol BS/1 VBus full kit 11541223 Güneşle ısıtma kontrol cihazı:

Ekranı aydınlatmalı -Vbus Data taşıma özelliği
1 standart röle
Hissedicileri
1 x FKP6
2 x FRP6
1 x DealtaSol B bağlantı aksesuarları

5xRESOL DeltaSol BS/2 VBus 11541243 Komplettpaket*
Güneşle Iıstma Kontrol Sistemi komple paket :

Ekran aydınlatmalı
Isı Sayacı ölçümü(ısı sayacı)
Vbus Data taşıma özelliği
** 1 Pompa devir adedi ayarlama
Hissedicileri
1 x FKP6
2 x FRP6
1 x DealtaSol B- bağlantı aksesuarları

Ekran aydınlatmalı
Isı Sayacı ölçümü(ısı sayacı)
Vbus Data taşıma özelliği
100 – 240Volt
** 2 x röle
** 100 – 240 Volt **
** menu: English **
** units: Fahrenheit and Celsius
Hissedicileri :
1 x FKP6
2 x FRP6
1 x DeltaSol BS-bağlantı aksesuarları

Ekranı aydınlatmalı , güneşle ısıtma kontrol cihazı-Vbus Data taşıma özelliği

** 1 Pompa Devir hızı ayarlama
1 standart röle **
Hissedicileri :
1 x FKP6
2 x FRP6
1 x  DealtaSol B bağlantı aksesuarları

 10x RESOL solar station FlowCon A full kit 29000753
Güneş Kollektörlü ısıtma sistemleri için paket POMPA SETİ :

İçindekiler:
•    DeltaSol BS/3 VBus Kontrol cihazı(1xFKP6 ve2xFRP6
•    Pompa WILO Star ST15/6
•    Debimetre1-13 l/dak
•    Manometresi, Emniyet Valfı ile komple emniyet sistemi
•    Doldurma ve Boşaltma  armatürleri
Duvara montaj için gerekli montaj elemanları ve pompa ve ana besleme kabloları ile birlikte

 5 RESOL 28000540 Sistemi Doldurma ve Enjeksiyon Pompası :

Vana ve Bağlantı Tüpü(15 mm) ve su kaçağı önleme düzeni ile debi: 2 l/dak
Maks.Basınç: 4,5 bar

 20x  RESOL Akış Şalteri 25601110 FS07 (Flowswitch) :

230 Volt
Bağlantı: Giriş 3/4″ dış dişli
Çıkış: 3/4″ iç dişli
Switch Kapasitesi : 250VAC/3A
Çalışma Sıcaklığı:
: -30 °C ….. +100 °C
Akış miktarı 1 l/dak. yı geçtiğinde, devreyi otomatık kapatır

 20 x RESOL VA20 –DN15  27000500
Elektrotermik motorlu İki yollu vana :

R1/2”
Motor:Akımsız kapalı
Vana: VA20-DN15 (1/2”)
Motor: 230 V

 10 x RESOL VA20 –DN20    27000510
Elektrotermik motorlu İki yollu vana :

R3/4”
Motor:Akımsız kapalı
Vana: VA20-DN20 (3/4”)
Motor: 230 V

 10 X RESOL VA20 –DN25    27000520
Elektrotermik motorlu İki yollu vana :

R1”
Motor:Akımsız kapalı
Vana: VA20-DN25 (1”)
Motor: 230 V

10x RESOL VA300 –DN20  27000540
Elektrotermik motorlu Üç Yollu Dağıtıcı tip Vana

R 3/4″ vana -actuator VA20/300 230 Volt
Çalışma sıcaklığı : 120 °C(kısa zamanda140 °C)
Akımsız ,dik geçiş hattı kapalı kapalı, alttaki ağız açık,
Gerektiğinde –basit bir işlem neticesinde- dik geçiş akımsız halde iken açık duruma getirilebilir
Basınç darbesi meydana gelmez,debi her zaman sabit kalır.

 10 x RESOL VA300 –DN25    27000550
Elektrotermik motorlu Üç Yollu Dağıtıcı tip Vana :

R 1 “ vana- actuator VA20/300
Çalışma sıcaklığı : 120 °C(kısa zamanda140 °C)
Akımsız ,dik geçiş hattı kapalı kapalı, alttaki ağız açık,
Gerektiğinde –basit bir işlem neticesinde- dik geçiş akımsız halde işken açık duruma getirilebilir
Basınç darbesi meydana gelmez,debi her zaman sabit kalır.

R 1 ¼” vana- actuator VA20/300
Çalışma sıcaklığı : 120 °C(kısa zamanda140 °C)
Akımsız ,dik geçiş hattı kapalı kapalı, alttaki ağız açık,
Gerektiğinde –basit bir işlem neticesinde- dik geçiş akımsız halde işken açık duruma getirilebilir
Basınç darbesi meydana gelmez,debi her zaman sabit kalır.

R3/4″ küresel vana -motor  230V/50Hz

 10 x RESOL VA22 –DN25    27000180 Motorlu İki  Yollu Vana :

R 1” küresel vana -motor  230V/50Hz

 10 x RESOL VA32 –DN20  27000190
R3/4” Üç  Yollu Motorlu Vana :

Zon vanası
Tehlike durumunda elle açma/kapama

R3/4″ küresel vana -motor  230V/50Hz
Kumanda iki kontakt veya değişebilir  kontakt vasıtasıyla yapılabilir.

 10 x RESOL VA32 –DN25    27000200
R1” Üç  Yollu Motorlu Vana :

Zon vanası
Tehlike durumunda elle açma/kapama

R1″ küresel vana -motor  230V/50Hz
Kumanda iki kontakt veya değişebilir  kontakt vasıtasıyla yapılabilir.

 10 x RESOL VA32 –DN32    27000310
R11/4” Üç  Yollu Motorlu Vana :

Zon vanası
Tehlike durumunda elle açma/kapama

R1 1/4″ küresel vana -motor  230V/50Hz
Kumanda iki kontakt veya değişebilir  kontakt vasıtasıyla yapılabilir.

 20x  MA10–DN20    28001340 Termostatik Karışım Vanası :

Lavabo,Duş ve benzeri tesisat birimlerinde ,devamlı ayarladığınız sıcaklıkta sıcak su temini için kullanılır.

Kademesiz olarak 35 °C …. 65 °C. Arası ayarlanabilir.
R ¾” dış dişli PN 10 bar,
max. Su giriş sıcaklığı 90 °C
H-Sıcaksu girişi  C-Soğuksu girişi

 10 X FKP6  Hissedici  15500020

platinum-resistance- 1,5m silicone cable -50…+180°C

 10x RESOL FRP6     15500080

platinum-resistance-sensor
2,5m PUR-cable -5 … + 80°C

 SİGORTA SETİ-Paket             29000770

5 spare fuses set 4
5 x can fuse 1,6A
5 x can fuse 4,0A
5 x can fuse 6,3A
5 x glass fuse 4,0A

5x RESOL TH60     28000040

R1/2″
Hissedici Kovanı
Bakır-Krom kaplı-İç Çap :6,5mm
Boy::60 mm


 5 RESOL TH100     28000050

R1/2″
Hissedici Kovanı
Bakır-Krom kaplı-İç Çap :6,5mm
Boy::100 mm

 5 RESOL TH150    28000060

 R1/2″
Hissedici Kovanı
Bakır-Krom kaplı-İç Çap :6,5mm
Boy::150 mm

 5 RESOL DeltaSol BS Plus **full kit** 11542213

Muhtelif hidrollik devreler için ön programlanabilir.
Pompa  devir ayarı,Isı kazancı ölçümü (ısı sayacı)ve zaman/termostat komponentleri PC veya RESOL Vbus® ile Bilgi işlem merkezine taşınabiir.
Sıcaklıklar ayrı zaman dilimlerinde , ayrı derecelere ayarlanabilir.
2XFKP6 hissedici
2xFRP6
1xbağlantıu aksesuarları ile

 5 RESOL DeltaSol AL *full kit* 11521273 Güneşle Isıtma Sistemi Kontrol Cihazı :

Tüm önemli fonksyonları kontrol ve kumanda eder
Isı kazancı ölçümü(ısı sayacı), çalışma müddeti ölçümü ,

Aydınlatılmış ekran
Vbus-data PC ve Bilgiişlem merkezine data taşıma,
1 değişebilir röle
1xFKP6 hissedici
1x FRP6 hissedici
1xbağlantı aksesuarı ile
